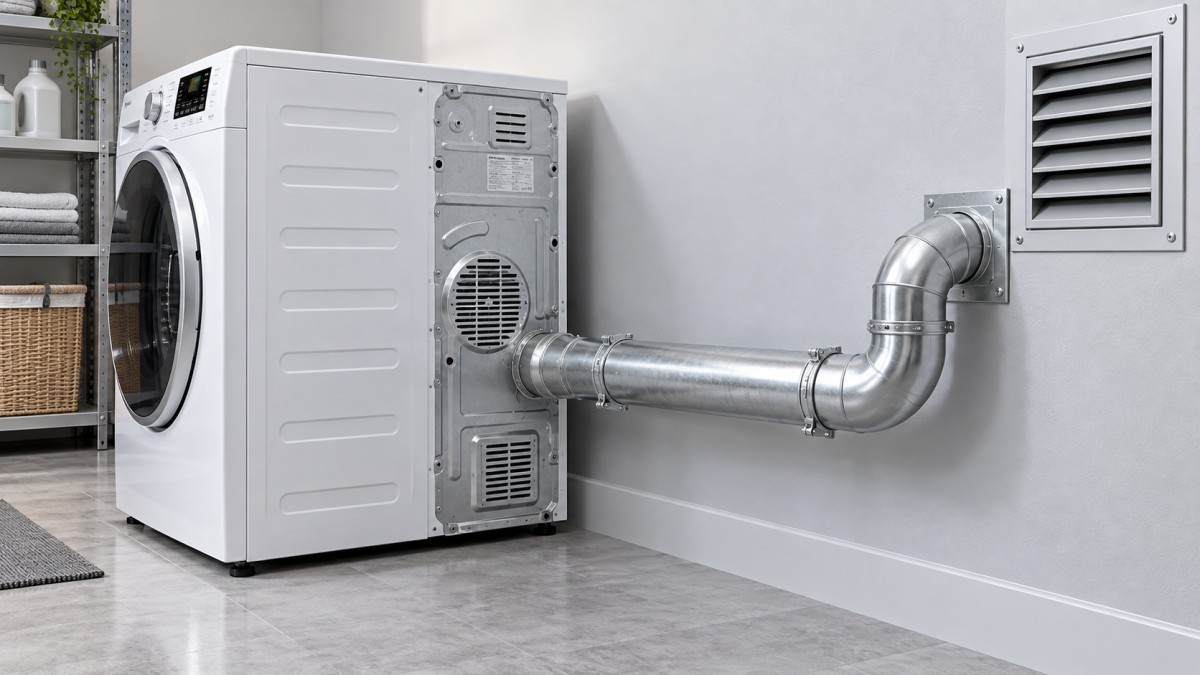

Asciugatrice a evacuazione XH80-Z711: pianificare il percorso di scarico prima dell'acquisto

Prima di specificare l'asciugatrice a evacuazione XH80-Z711丨7kg per un progetto residenziale o di lavanderia condivisa, verificare come l'aria di scarico raggiungerà l'esterno. Il percorso del condotto, la posizione dell'uscita, la ventilazione del locale e l'accesso per la manutenzione possono influire sui costi di installazione e sui tempi di consegna. Un'asciugatrice che si adatta alla planimetria potrebbe comunque non essere adatta al percorso di scarico disponibile.

Il punto di partenza pratico è un disegno coordinato del percorso, non semplicemente un foro comodo in una parete esterna. Utilizzatelo per discutere i vincoli del sito con il team di installazione e Shandong Xiaoya Group Household Appliances Co., Ltd. prima che la scelta delle apparecchiature diventi difficile da modificare.

Partire dal terminale esterno e procedere a ritroso

Un'asciugatrice a evacuazione necessita di un percorso approvato per convogliare all'esterno dell'edificio l'aria di scarico calda e carica di umidità. Scaricarla in un'intercapedine del soffitto, in un sottotetto, in un corridoio chiuso o in una cavità tecnica non equivale a uno scarico all'esterno. L'umidità e la lanugine non devono essere semplicemente trasferite in una parte nascosta dell'immobile.

Individuare una posizione consentita per l'uscita prima di definire la disposizione della lavanderia. Verificare la presenza di finestre vicine, prese d'aria, balconi, aree pedonali e proprietà confinanti. Le distanze di separazione e le modalità di installazione del terminale richieste dipendono dalle normative locali e dalle istruzioni dell'apparecchio; non utilizzare una distanza generica senza averne verificato l'applicabilità.

Una parete esterna accanto all'asciugatrice può offrire un percorso diretto. Una lavanderia interna può richiedere il coordinamento con il soffitto, curve aggiuntive o un tratto verticale. Negli appartamenti, le autorizzazioni per la facciata e le strutture con requisiti di resistenza al fuoco possono imporre vincoli maggiori rispetto all'ingombro dell'apparecchio. Risolvete questi vincoli mentre è ancora possibile modificare la posizione dei locali.

Misurare il percorso effettivo dell'aria

La distanza tra l'asciugatrice e l'uscita a parete è solo una parte della valutazione. Curve, raccordi di transizione, materiale del condotto e terminale influiscono tutti sulla resistenza. Un percorso che sulla planimetria sembra breve può funzionare male se comprende diverse curve strette o un raccordo schiacciato dietro l'apparecchio.

Preparate uno schizzo che mostri l'uscita dell'asciugatrice, ogni tratto rettilineo, ciascuna curva, i cambi di quota e il terminale esterno. Includete lo spazio necessario per il collegamento dietro la macchina. È un aspetto spesso trascurato nella disposizione degli arredi: l'apparecchio entra, ma il raccordo di scarico no.

Richiedete il manuale di installazione dell'XH80-Z711 e verificate i seguenti dettagli specifici del modello prima di approvare il percorso:

• Diametro del raccordo di scarico, posizione dell'uscita e configurazioni di collegamento consentite.
• Materiali ammessi per il condotto ed eventuali limitazioni relative ai raccordi flessibili.
• Lunghezza massima consentita del condotto e modalità con cui curve o raccordi influiscono su tale limite.
• Eventuale limite di resistenza allo scarico indicato e metodo di verifica richiesto.
• Distanze di installazione e accesso necessari per la manutenzione.

Questi valori devono provenire dalla documentazione della versione esatta fornita. Non deduceteli da un'altra asciugatrice con capacità simile. Se il percorso proposto supera i limiti del produttore, riprogettatelo invece di presumere che una ventola aggiuntiva risolva il problema. Qualsiasi configurazione con scarico assistito richiede una verifica tecnica esplicita.

Anche l'apporto d'aria nel locale va considerato

L'aria espulsa deve essere reintegrata. Un vano lavanderia chiuso ermeticamente può limitare il funzionamento anche se il condotto arriva all'esterno. Chiedete al progettista degli impianti meccanici di esaminare le soluzioni per l'apporto d'aria del locale insieme alle istruzioni dell'asciugatrice, in particolare se le porte restano chiuse durante l'uso.

Per le lavanderie condivise, valutate il numero previsto di macchine in funzione simultaneamente. Aspiratori del bagno, cappe da cucina e altri impianti dell'edificio possono influire sulle condizioni di pressione. In presenza di apparecchi a combustione, il potenziale riflusso dei fumi deve essere valutato da un professionista qualificato.

Non collegate più asciugatrici a un condotto comune solo perché è disponibile un cavedi impiantistico. Uno scarico condiviso comporta questioni di riflusso, accumulo di lanugine, bilanciamento e compartimentazione antincendio. È necessaria una soluzione progettata appositamente e compatibile con gli apparecchi e con le normative locali.

Prevedere spazio per la pulizia, non solo per l'installazione

La gestione della lanugine non si limita al filtro accessibile all'utente. Il percorso di scarico deve consentire l'ispezione e la pulizia, soprattutto in corrispondenza delle curve e di altri possibili punti di accumulo. Nascondere l'intero percorso dietro arredi fissi può trasformare la manutenzione ordinaria in un intervento edilizio.

Specificate la costruzione e l'assemblaggio del condotto in conformità alle istruzioni di installazione e ai requisiti applicabili. Evitate configurazioni soggette a cedimenti, schiacciamenti o ostruzioni interne che possano trattenere la lanugine. Se il condotto attraversa spazi più freddi, chiedete al progettista se sia necessario prevenire la condensazione.

È inoltre necessario definire chiaramente le responsabilità. Chi scollega l'apparecchio, pulisce il condotto, accede al terminale esterno e ripristina il collegamento? Un'uscita in posizione elevata può essere tecnicamente accettabile ma difficile da manutenere. Prima della consegna, documentate le modalità di accesso e assegnate la responsabilità della manutenzione.

Verificare il flusso di lavoro della lavanderia insieme al percorso del condotto

La pianificazione dello scarico non deve distogliere l'attenzione dall'abbinamento delle capacità. Se il progetto abbina l'asciugatrice alla lavatrice XIAOYA XQG120-98922丨12kg, la capacità di lavaggio dichiarata di 12kg supera quella di asciugatura, pari a 7kg. Potrebbe quindi essere necessario suddividere un carico completo della lavatrice per asciugarlo, in base al tipo di tessuto e ai limiti dei programmi. Questo influisce sulle modalità di carico e sulla capacità operativa della lavanderia condivisa.

Le dimensioni dichiarate della lavatrice sono 600 × 635 × 850 mm e la velocità massima di centrifuga è 1400rpm. Nessuno di questi dati definisce le dimensioni dell'asciugatrice, la compatibilità per l'impilamento o i tempi di asciugatura. Verificate separatamente i disegni di installazione di entrambi gli apparecchi, compresi l'ingombro dell'oblò, gli spazi per la manutenzione, i collegamenti alle utenze e gli eventuali kit di impilamento approvati.

Inserire l'approvazione del percorso tra i controlli di approvvigionamento

Fondata nel 1979, Shandong Xiaoya Group Household Appliances Co., Ltd. sviluppa e produce lavatrici a carica frontale, mini lavatrici da parete e asciugatrici. I servizi OEM e ODM e il supporto all'esportazione consentono di coordinare i requisiti delle apparecchiature con la documentazione del progetto. Per questa installazione, richiedete conferma della versione esatta dell'asciugatrice, dell'alimentazione elettrica, dei documenti di conformità per il mercato di destinazione e dei requisiti di scarico, non soltanto una brochure generale del prodotto.

Conservate insieme il disegno del percorso approvato, le risposte del fornitore, i dettagli degli attraversamenti e l'ambito dei lavori dell'installatore. Concordate le verifiche di messa in servizio prima dell'installazione, compresi il controllo dei collegamenti, il funzionamento del terminale ed eventuali verifiche del flusso d'aria o della resistenza richieste dal produttore. Una semplice dimostrazione a vuoto non dimostra che un percorso di condotto nascosto sia accettabile.

Se non è disponibile un percorso esterno conforme e manutenibile, valutate una diversa posizione dell'apparecchio oppure un'opzione di asciugatura senza scarico, con i relativi requisiti di utenze e ventilazione. La decisione di acquisto dovrebbe seguire la definizione di un progetto di scarico praticabile, anziché lasciare che il team di installazione trovi una soluzione dopo la consegna.
